GM 50 Amplificatore Integrato



L’amplificatore integrato GM-50 è la più recente creazione GRAAF, destinata a completare la nostra produzione nei segmenti di vertice.
Il GM-50 racchiude in un telaio singolo le caratteristiche e le prestazioni che in precedenza erano patrimonio esclusivo di preamplificatori e finali GRAAF. Qualità costruttiva, doti sonore e finiture del livello più elevato sono abbinate alla maggiore praticità d’impiego e ai costi più accessibili tipici degli amplificatori integrati.
La sigla “GM” sul pannello frontale è infatti sinonimo di massima qualità del suono, e fino a oggi ha contraddistinto elettroniche di vertice quali il finale di potenza GRAAF GM-200 e il preamplificatore GM-13.5 B. Il GM-50 nasce quindi con l’intento di stabilire nuovi standard qualitativi nel settore degli amplificatori integrati di altissima classe.

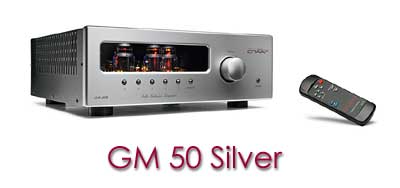

L’estetica del GRAAF GM-50 è come sempre curata fin nei minimi particolari, ed è basata sull’abbinamento di un massiccio pannello in alluminio da 15 mm di spessore con un cristallo trasparente che permette di osservare l’interno. Attraverso il cristallo indicatori a LED visualizzano la sorgente audio selezionata, conferendo al frontale un’attrattiva ancora maggiore.
I comandi manuali sono comodi e affidati a manopole di ampio diametro: effettuano la regolazione del livello d’ascolto e la selezione degli ingressi. L’aspetto è solido e robusto, le sensazioni gratificanti che si ricavano dal loro impiego sono quelle tipiche che ci si attendono da un’elettronica GRAAF.

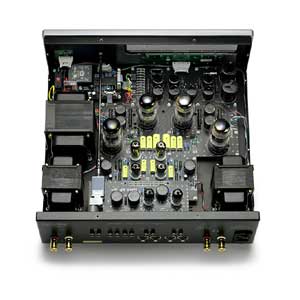

L’accuratezza della realizzazione interna, e il dimensionamento generoso delle parti più critiche, sono suggeriti da una profondità del telaio vicina ai 50 centimetri.
Il GM-50 dispone anche del telecomando, che effettua l’attivazione e lo spegnimento dell’amplificatore, e interviene sul livello d’ascolto, sulla selezione degli ingressi e sull’inserimento del circuito di Mute.




All’amplificatore si possono collegare fino a sei sorgenti stereo di linea: due con uscite di tipo bilanciato e altre quattro sbilanciate. La dotazione comprende inoltre due uscite per registrazione e morsetti di qualità elevata per la connessione di una coppia di altoparlanti. Eleganza e raffinatezza, abbinate a versatilità e praticità d’impiego, sono un’anteprima delle esclusive caratteristiche costruttive del GM-50. Caratteristiche che sono state ponderate con la massima cura in fase di progetto, alfine di realizzare un’elettronica in grado di stabilire nuovi limiti qualitativi e sonori nel campo degli amplificatori integrati.
Per questo motivo ci si avvale di alcune soluzioni proprie della serie OTL, ideata da Giovanni Mariani. Tra queste la configurazione totalmente bilanciata dall’ingresso all’uscita, ottenuta con il raddoppio di tutte le sezioni circuitali: una scelta di ricercatezza estrema, l’unica accettabile per gli standard qualitativi di GRAAF, che finora è stata impiegata solo su pochissime realizzazioni di costo molto maggiore.
All’attivazione il GM-50 si predispone in Mute, fino al raggiungimento della temperatura di esercizio ottimale.

Il progetto del GM-50 è improntato a una grande semplicità, aspetto essenziale per l’ottenimento delle migliori qualità sonore. Il primo stadio, di guadagno e adattamento di impedenza, serve il controllo di livello garantendone il corretto funzionamento. Il segnale giunge quindi a un circuito formato da due stadi differenziali in cascata, il secondo dei quali costituisce il vero driver per la sezione di uscita. In questo circuito i segnali vengono confrontati fra loro e sottoposti a un’ulteriore guadagno di livello.
Gli stadi di potenza sono realizzati per mezzo di coppie di KT 88 in push pull, e polarizzati per un funzionamento in Classe A-AB. Ogni tubo a vuoto dispone di un proprio sistema di polarizzazione automatica, scelta che permette l’ottenimento delle migliori prestazioni in qualsiasi condizione di impiego.
Un’altra caratteristica esclusiva degli stadi finali riguarda l’adozione di trasformatori di uscita con avvolgimenti secondari dal terminale centrale connesso a massa: in tal modo si ha una configurazione degli stadi finali effettivamente bilanciata. Questa scelta di progetto ha il fine di ottenere anche la controreazione generale del circuito in forma bilanciata. Di solito, nelle amplificazioni per bassa frequenza, il percorso di controreazione riporta verso l’ingresso solo una parte del segnale di uscita, in un punto definito nodo di confronto. Nel GRAAF GM-50 i nodi di confronto sono due per canale, proprio grazie all’impiego di trasformatori di uscita con presa centrale a massa. Ciò ha permesso di realizzare una rete di controreazione bilanciata, quindi più lineare, precisa ed equilibrata nello svolgimento dei propri compiti di correzione.
Il GRAAF GM-50 ha un tasso di controreazione limitato a soli 6 dB.





Dati tecnici:

Power Output 50W+50W RMS
Output Impedance 6 Ohms (4-8 Ohms)
Input Sensitivity 500 mV sbilanciato
Input impedance 100 KOhms
Frequency Responce 10 Hz to 100 Khz (0.5 dB 1W)
Signal/Noisse Ratio 83 dBA
Total Harmonic Distortion 0.3% (10W)
Negative Feedback 12 dB
Damping factor 4
CMRR 59 dB
Power Requirements 105-120/210-240 V (50-60 Hz), at rest 360W
Dimensions (WxDxH) 450 x 160 x 500 mm
Weight 30 Kg
